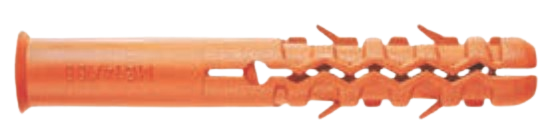

Bucha de alto desempenho e Ancoragem Olhal
Bucha para ancoragem com olhal
Sistema de ancoragem composto por bucha de alto desempenho e parafuso olhal, indicado para aplicações em concreto, pedras, tijolos vazados e pedra natural. Possui resistência ao arrancamento de até 30 kN e atende ao padrão DIN 4420.
Substratos
Concreto, Pedras, Tijolos vazados, Pedra natural.
Aplicação
Ancoragem para edifícios, Ancoragem provisória para linha de restrição.
Descrição do Produto
Principais benefícios do produto
- Olhal soldado atende o padrão DIN 4420.
- Marca para indicação da profundidade correta de aplicação.
- Resistência ao arrancamento de 30kN.
- Disponível em Inox.
- Ancoragem provisória para linha de restrição
Especificações
| Descrição produto | Diâmetro da bucha (d0) | Bitola do parafuso (D1) | Comprimento da Bucha (L1) | Comprimento (L) | Comprimento da rosca (L2) | Diâmetro do olhal (D2) |
|---|---|---|---|---|---|---|
| Parafuso olhal | 14 | 12 | 70 | 90 | 55 | 25 |
| Parafuso olhal | 14 | 12 | 70 | 120 | 65 | 25 |
| Parafuso olhal | 14 | 12 | 70/100 | 160 | 65 | 25 |
| Parafuso olhal | 14 | 12 | 70/100/140 | 190 | 65 | 25 |
| Parafuso olhal | 14 | 12 | 70/100/140 | 230 | 65 | 25 |
| Parafuso olhal | 14 | 12 | 70/100/140 | 350 | 65 | 25 |
Exemplo de testes de tração e cisalhamento:
Ensaio de tração
| Campo | Informação |
|---|---|
| Local de ensaio | Bloco de concreto – L. A. Falcão Bauer (matriz) |
| Tipo de peça | Olhal |
| Diâmetro da peça | 12 x 160 mm |
| Data de ancoragem | 15/10/2019 |
| Data de ensaio | 15/10/2019 |
| Tipo de fixação | Bucha 14×100 HIGH TECH – 1 |
| Profundidade de ancoragem | 170 mm |
| Carga máxima especificada | Tração – até ruptura |
Tabela 6 – Resultados
| Nº CP | Diâmetro (mm) | Leitura manométrica (bar) | Carga última (kgf) | Ocorrências |
|---|---|---|---|---|
| 03 | 12 x160 | 242 | 4.603,0 | Ruptura da solda |
Ensaio de cisalhamento
| Campo | Informação |
|---|---|
| Local de ensaio | Bloco de concreto – L. A. Falcão Bauer (matriz) |
| Tipo de peça | Olhal |
| Diâmetro da peça | 12 x 160 mm |
| Data de ancoragem | 15/10/2019 |
| Data de ensaio | 15/10/2019 |
| Tipo de fixação | Bucha 14×100 HIGH TECH – 1 |
| Profundidade de ancoragem | 170 mm |
| Carga máxima especificada | Cizalhamento – até ruptura |
Tabela 12 – Resultados
| Nº CP | Diâmetro (mm) | Leitura manométrica (bar) | Carga última (kgf) | Ocorrências |
|---|---|---|---|---|
| 06 | 12 x160 | 235 | 4.472,0 | Deslocamento do olhal |
Aplicações
Ancoragem provisória para linha de restrição
Compatibilidade de Substratos
Concreto
Compativel
Pedras
Compativel
Tijolos vazados
Compativel
Pedra natural
Compativel
