Chumbador com jaqueta 8.8

Chumbadores de metal

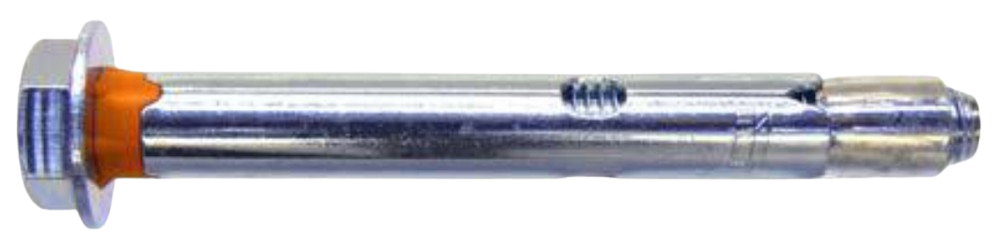

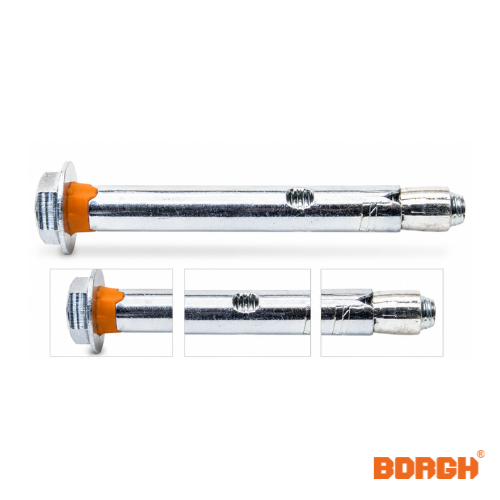

Chumbador com jaqueta 8.8

Chumbador metálico com jaqueta

Chumbador metálico indicado para fixação de trilhos, montagens de calhas, pilares, corrimãos e esquadrias. Possui alta resistência mecânica, sistema antirrotação e distribuição homogênea de carga devido à expansão tripla do cone.

Substratos

Concreto, Tijolo, Sílico-calcário, Tijolo de fachada, Placas alveolares.

Aplicação

Fixação de trilhos, Montagem de calhas, Fixação de pilares, Fixação de corrimãos, Fixação de esquadrias.

Solicitar Orçamento

Descrição do Produto

Aplicação

  • Fixação de trilhos, montagem de calhas, pilares ou corrimãos e esquadrias

Especificações

  1. Aço de classe 8.8
  2. Aço inoxidável A2

Montagem

  • Fixação com perfuração do substrato

Materiais

  • Materiais de construção duros, tais como concreto, tijolo, sílico-calcário, tijolo de fachada e placas alveolares (modelos curtos)

Características

  • Parafuso de alta resistência, marcado com “8.8” na cabeça
  • Resistência muito alta, incluindo cisalhamento
  • Distribuição homogênea da carga devido à expansão tripla do cone
  • Cone (corpo expansível) incorpora um sistema antirrotação por engate mecânico não produzindo deslizamentos imprevistos
  • Zona de compressão compacta que proporciona um ajuste constante e sem folga com excelente resposta à tração
  • Jaqueta de uma única peça
  • Zincado branco, portanto livre de cromo 4 e resistente à corrosão antecipando-se às normas do meio ambiente
  • Diâmetro de perfuração do substrato, gravado na jaqueta para evitar erros de escolha da broca
  • Dois modelos de cada diâmetro: compacto (c) e longo (l)
  • A jaqueta praticamente fechada protege a rosca e o dispositivo de expansão contra o pó gerado no furo, para que sua fixação seja constante e a rosca fique intacta depois de aparafusar

Dados técnicos

Medida 6 6 8 8 10 10
Comprimento total L (mm) 45 60 60 80 70 100
dnom – Diâmetro exterior (mm) 8 8 10 10 12 12
SW – Tamanho da chave (mm) 10 10 13 13 17 17
d₀ – Diâmetro de perfuração no material de construção¹ (mm) 8 8 10 10 12 12
Df – Diâmetro de perfuração da peça a ser fixada (mm) 9 9 12 12 14 14
H₀ – Profundidade mínima do furo (mm) 50 60 60 80 75 100
H min – Espessura mínima de suporte (mm) 100 100 100 105 100 110
H ef – Profundidade efetiva de fixação (mm) 30 35 40 52 48 55
T fix – Espessura máxima ajustável³ (mm) 5 15 5 15 5 25
T inst – Torque (Nm) 10 10 20 20 35 35

Carga máxima de tração homologada – Concreto C20/25

Medida 6 6 8 8 10 10
Parafuso de fixação da jaqueta 8.8 (kN) 3 3,6 3,8 5,2 5,1 8,2
Parafuso de fixação jaqueta de aço inoxidável A2 (kN) 3 3,6 3,8 5,2 5,1 8,2

Carga máxima cisalhamento homologada – Concreto C20/25

Medida 6 6 8 8 10 10
Parafuso de fixação da jaqueta 8.8 (kN) 3,2 3,2 5,1 5,8 6,7 8,2
Parafuso de fixação jaqueta de aço inoxidável A2 (kN) 3,2 3,2 5,1 5,8 6,7 8,2

Distância até a borda

Medida 6 6 8 8 10 10
C (mm) 90 105 120 155 150 165

Distância entre os eixos de fixação

Medida 6 6 8 8 10 10
S (mm) 45 55 60 80 75

85

Fator de segurança 2,5.

Aplicações

Fixação de trilhos

Montagem de calhas

Fixação de pilares

Fixação de corrimãos

Fixação de esquadrias

Compatibilidade de Substratos

Concreto

Compativel

Tijolo

Compativel

Sílico-calcário

Compativel

Tijolo de fachada

Compativel

Placas alveolares

Compativel

Precisa de apoio técnico?

Nossa engenharia auxilia na escolha da solução ideal, oferecendo suporte em especificações técnicas, cálculos estruturais e recomendações de aplicação.

fale com especialista
Equipe técnica em obra

Certificações e Aprovações Técnicas

CE

Conformité Européenne

CSTB

Centre Scientifique et Technique du Bâtiment

DIBT

Deutsches Institut für Bautechnik

EOTA

European Organisation for Technical Assessment

Produtos testados • Documentação completa • Conformidade normativa
