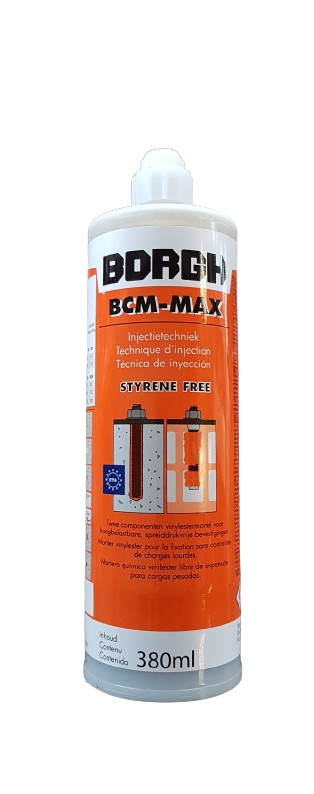

Chumbador Químico por BCM-Max de Borgh®

Químicos

Chumbador Químico por BCM-Max de Borgh®

Argamassa de resina de éster de vinil para ancoragens

Argamassa de resina de éster de vinil de dois componentes para ancoragens de grandes cargas livres de pressão de expansão em diversos materiais de construção maciços e ocos. Produto livre de estireno, com endurecimento rápido e aplicação simplificada.

Substratos

Materiais de construção maciços, Concreto sem fissuras, Materiais sílico-calcários, Tijolo para revestimento, Materiais de construção ocos e perfurados, Material pétreo.

Aplicação

Ancoragem de barras rosqueadas, Ancoragem de fixação, Ancoragem de aço de reforço, Ancoragens de grandes cargas.

Solicitar Orçamento

Descrição do Produto

Descrição

Argamassa de resina de éster de vinil de dois componentes para ancoragens de grandes cargas livres de pressão de expansão em vários materiais de construção maciços e ocos.

Aplicação

Ancoragem de barras rosqueadas, de fixação e aço de reforço em praticamente qualquer material pétreo.

Características

  • Livre de estireno
  • Certificado ETA 11/0400 (organismo europeu para a avaliação técnica por suas siglas em inglês)
  • Livre de pressão de expansão
  • Resistência a temperaturas entre -40 °C e 80 °C
  • Pequena distância do eixo e da borda
  • De fácil aplicação, não exigindo grande esforço mecânico
  • Endurecimento rápido
  • Secagem rápida e completa
  • Mistura visível e rápida
  • Fechado com cânula adicional inclusive para o reuso

Conteúdo

  • Cartucho de 380 ml com 1 cânula misturadora
  • Cartucho de 165 ml com 1 cânula misturadora

Durabilidade

Até 18 meses após a produção.

Manter em um lugar fresco e seco (entre 5 °C e 25 °C).

Acessórios disponíveis

  • Cânulas misturadoras e pistola para cartuchos
  • Soprador para limpar perfurações e escova de arame
  • Peneiras e jaquetas com rosca interna
  • Varetas de fixação com anel e porca

Materiais de construção sem aplicação de peneira

  • Materiais de construção maciços como, por exemplo, concreto sem fissuras ou materiais sílico-calcários e tijolo para revestimento
  • Materiais de construção ocos e perfurados

Materiais de construção com aplicação de peneira

Materiais de construção ocos e perfurados.

Períodos de processamento e endurecimento BCM-MAX conforme certificação ETA

Temperatura do concreto Processamento (min.) Endurecimento (min.)
5° 20 360
10° 15 270
20° 7 180
30° 4 90
35° 2 60

Dados de processamento BCM-MAX

Bitola D0 Orifício diâmetro x profundidade mm
M6x45 10×55
M8x80 14×90
M10x80 16×90
M12x80 18×90

Dados técnicos

  M6 M8 M10 M12 M16 M20 M24
N Carga de tração admissível – concreto C20/25 – qualidade de aço 8.8 KN 4,0 7,6 12,0 19,0 28,0 31,7 39,6
V Cisalhamento admissível – concreto C20/25 – qualidade de aço 8.8 KN 3,0 5,4 8,0 12,0 22,0 34,0 51,0
D0 Diâmetro do furo mm 8 10 12 14 18 22 26
H0 Profundidade de perfuração mm 60 80 90 110 125 170 210
Hmin Espessura mín. material de base mm 90 120 130 160 160 250 300
Heff Profundidade min de fixação mm 60 80 90 110 125 170 210
Tinst Torque de aperto Nm 6 10 20 40 80 120 160
C Distância nominal à borda mm 60 80 90 110 125 170 210
C min Distância mínima da borda mm 30 40 45 55 65 85 105
S Distância característica do eixo mm 120 160 180 220 250 340 420
S min Distância mínima do eixo mm 60 80 90 110 125 170 210

Chumbador Químico BCM-Max de Borgh com peneira para tijolo oco

Dados técnicos BCM-MAX com peneira para tijolo oco

Medida Unidade M6 M8 M10 M12 M16
Peneira mm 9/12×50 13/16×85 13/16×85 18/20×85 18/20×85
N – Carga de tração admissível – qualidade de aço 5.8 KN 0,6 0,8 0,8 0,8 0,8
V – Cisalhamento admissível – qualidade de aço 5.8 KN 0,6 0,8 0,8 0,8 0,8
D₀ – Diâmetro do furo mm 12 16 16 20 20
H₀ – Profundidade de perfuração mm 55 90 90 90 90
H eff – Profundidade mín. de fixação mm 50 85 85 85 85
C min – Distância mínima à borda mm 50 50 50 50 50
S min – Distância mínima ao eixo mm 50 50 50 50 50

Processamento BCM-MAX em materiais de construção maciços

  1. Faça o furo com a furadeira levando em conta o diâmetro e profundidade.
  2. Limpe o furo cuidadosamente com o soprador e a escova de arame segundo as instruções indicadas na embalagem.
  3. Injete a partir da parte inferior a quantidade apropriada na perfuração.
  4. Introduza o parafuso extremo no furo, girando.
  5. Respeite o torque especificado para a peça a ser fixada.

Aplicações

Ancoragem de barras rosqueadas

Ancoragem de fixação

Ancoragem de aço de reforço

Ancoragens de grandes cargas

Compatibilidade de Substratos

Materiais de construção maciços

Compativel

Concreto sem fissuras

Compativel

Materiais sílico-calcários

Compativel

Tijolo para revestimento

Compativel

Materiais de construção ocos e perfurados

Compativel

Material pétreo

Compativel
