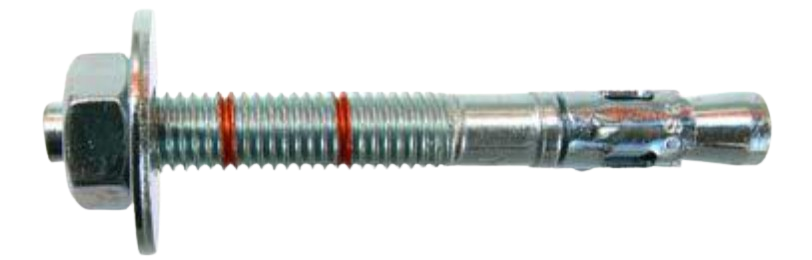

Chumbador metálico para concreto não fissurado

Chumbadores metálicos indicados para fixação de construções metálicas, perfis, máquinas e estruturas em concreto não fissurado. Possuem expansão controlada por torque, rápida aderência e identificação visual no elemento de expansão.

Substratos

Concreto não fissurado.

Aplicação

Fixação de construções metálicas, Fixação de perfis, Fixação de máquinas, Fixação de construções de madeira, Montagem em furos oblongos, Montagem à distância.

Solicitar Orçamento

Descrição do Produto

Técnica de montagem

  • Pré-montagem e montagem passante.

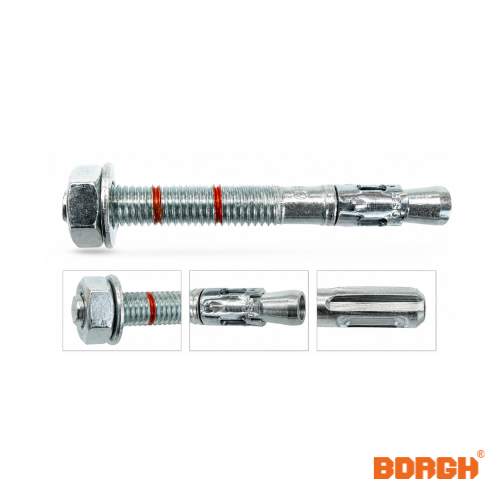

Características BDA

  • ETA opção 7 (15/022) para aplicação em concreto não fissurado.
  • Indicação BSQ clara no elemento de expansão.
  • Três abas que aderem a 120 graus.
  • A cabeça previne danos à rosca do parafuso.
  • Marcação da profundidade.
  • Identificação na cabeça.
  • Expansão controlada por torque.
  • Cone curto permite aderência rápida.
  • Arruela e porca pré-montada.

Tipos BDA

  • BDA: galvanizado com arruela básica [45.540 e 45.544.]
  • BDA-3D: galvanizado com arruela 3D [45.550 e 45.554.]
  • BDA-A4: RVS tipo A4 [45.560. e 45.564.]
  • BDA-A4 3D: [RVS A4 com arruela 3D [45.570. e 45.574.]
  • BDA-TH: tipo galvanizado térmico [45.580. e 45.584.]

Embalagem BDA

  • Disponível em caixa BSQ e em mini caixas de 5 litros.

Etiqueta

Diâmetro chumbador = diâmetro da perfuração

Dados Técnicos BDA-/BDA-3D

Diâmetro (mm) Comprimento (mm) Dim. arruela (mm) Espessura de fixação (mm) Largura da chave (mm) Comprimento da rosca (mm) Profundidade mín. de furo (mm) Espessura mín. material (mm) Prof. ancor. efetiva mm standard Torque aperto (Nm) Carga arrancamento 2024 (KN N(rb)) Carga de cisalhamento (KN V₍r+s₎) Distância da borda (mm) Distância central (mm) Identificação
6 60 12 2 10 27 55 100 40 7 7/7N/6 5,1 60 120 D
6 80 12 22 10 43 55 100 40 7 7/7N/6 5,1 60 120 A
6 90 12 32 10 53 55 100 40 7 7/7N/6 5,1 60 120 E
6 60 16/24 5 13 19 65 100 49/35 20 12/9 9,3 72 144 B
6 75 16/24 15 13 36 65 100 49/35 20 12/9 9,3 72 144 C
8 90 16 20 13 49 65 100 49/35 20 12/9 9,3 72 144 E
8 115 16 45 13 74 65 100 49/35 20 12/9 9,3 72 144 G
8 155 16 85 13 104 65 100 49/35 20 12/9 9,3 72 144 J
10 70 20/30 5 17 24 70 110 55/42 35 16/12 14,7 83 165 C
10 90 20/30 10 17 45 70 110 55/42 35 16/12 14,7 83 165 E
10 120 20 40 17 75 70 110 55/42 35 16/12 14,7 83 165 G
10 150 20/30 70 17 104 70 110 55/42 35 16/12 14,7 83 165 I
10 170 20/30 90 17 124 70 110 55/42 35 16/12 14,7 83 165 K
12 90 24 5 19 35 85 130 66/50 60 25/16 20,6 98 195 E
12 140 24 18 19 64 85 130 66/50 60 25/16 20,6 98 195 F
12 190 24 48 19 84 85 130 66/50 60 25/16 20,6 98 195 I
12 160 24 68 19 104 85 130 66/50 60 25/16 20,6 98 195 J
12 200 24 98 19 123 85 130 66/50 60 25/16 20,6 98 195 L
12 220 24/36 128 19 163 85 130 66/50 60 25/16 20,6 98 195 O
12 250 24/36 158 19 193 85 130 66/50 60 25/16 20,6 98 195 Q
16 145 30 5 24 56 110 168 84 60 25/16 20,6 98 195 G
16 170 30/48 25 24 74 110 168 84 120 35 38,4 126 252 I
16 220 30/48 48 24 100 110 168 84 120 35 38,4 126 252 K
16 220 30/48 98 24 150 110 168 84 120 35 38,4 126 252 O

Dados Técnicos BDA-A4/BDA-A4 3D/BDA-TH

Diâmetro (mm) Comprimento (mm) Dim. arruela (mm) Espessura de fixação (mm) Largura da chave (mm) Comprimento da rosca (mm) Profundidade mín. do furo (mm) Espessura mín. material (mm) Prof. ancor. efetiva Torque aperto (Nm) Carga de arrancamento 2025 (KN N(rb)) Carga de cisalhamento (KN V(r+s)) Distância da borda (mm) Distância central (mm) Identificação
6 80 16/24 22 13 43 55 100 40 7 10/7 6 60 120 D
6 75 16 5 13 36 65 100 48/35 20 12/9 10,9 72 144 C
8 90 16 20 13 49 65 100 48/35 20 12/9 10,9 72 144 E
8 115 16 45 13 74 65 100 48/35 20 12/9 10,9 72 144 G
10 70 20 5 17 24 70 110 55/42 35 16/12 17,4 83 165 C
10 90 20/30 10 17 45 70 110 55/42 35 16/12 17,4 83 165 E
10 120 20 40 17 75 70 110 55/42 35 16/12 17,4 83 165 G
10 150 20 70 17 104 70 110 55/42 35 16/12 17,4 83 165 I
12 90 24 5 19 35 85 130 66/50 60 25/16 47,1 98 195 E
12 140 24 48 19 84 85 130 66/50 60 25/16 47,1 98 195 I
16 145 30 25 24 74 110 168 84 60 25/16 47,1 98 195 J
16 170 30 48 24 100 110 168 84 120 35 73,5 126 252 K

Dados Técnicos BDA galvanizado térmico

Diâmetro (mm) Comprimento (mm) Dim. arruela (mm) Espessura de fixação (mm) Largura da chave (mm) Comprimento da rosca (mm) Profundidade mín. do furo (mm) Espessura mín. material (mm) Prof. ancor. efetiva mm standard Torque aperto (Nm) Carga de arrancamento 2024 (KN N(rb)) Carga de cisalhamento (KN V(r+s)) Distância da borda (mm) Distância central (mm) Identificação
8 60 16 12 13 19 65 100 48 20 9 11 72 144 C
8 95 16 29 13 48 65 100 48 20 9 11 72 144 E
8 115 16 49 13 74 65 100 48 20 9 11 72 144 G
10 70 20 5 17 24 70 110 60 35 16 17,4 90 180 C
10 95 20 20 17 45 70 110 60 35 16 17,4 90 180 E
10 135 20 55 17 75 70 110 60 35 16 17,4 90 180 H
10 165 20 85 17 104 70 110 60 35 16 17,4 90 180 J
10 185 20 105 17 124 70 110 60 35 16 17,4 90 180 L
12 80 24 4 19 35 85 130 70 60 30 25,3 105 210 D
12 110 24 14 19 54 85 130 70 60 30 25,3 105 210 L
12 180 24 84 19 123 85 130 70 60 30 25,3 105 210 J
16 125 30 8 24 56 110 168 85 120 35 47,1 128 255 G
16 145 30 28 24 74 110 168 85 120 35 47,1 128 255 I
16 175 30 58 24 100 110 168 85 120 35 47,1 128 255 K
16 220 30 103 24 150 110 168 85 120 35 47,1 128 255 O



Aplicações

Fixação de construções metálicas

Fixação de perfis

Fixação de máquinas

Fixação de construções de madeira

Montagem em furos oblongos

Montagem à distância

Compatibilidade de Substratos

Concreto não fissurado

Compativel
