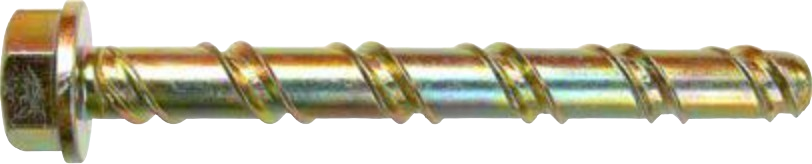

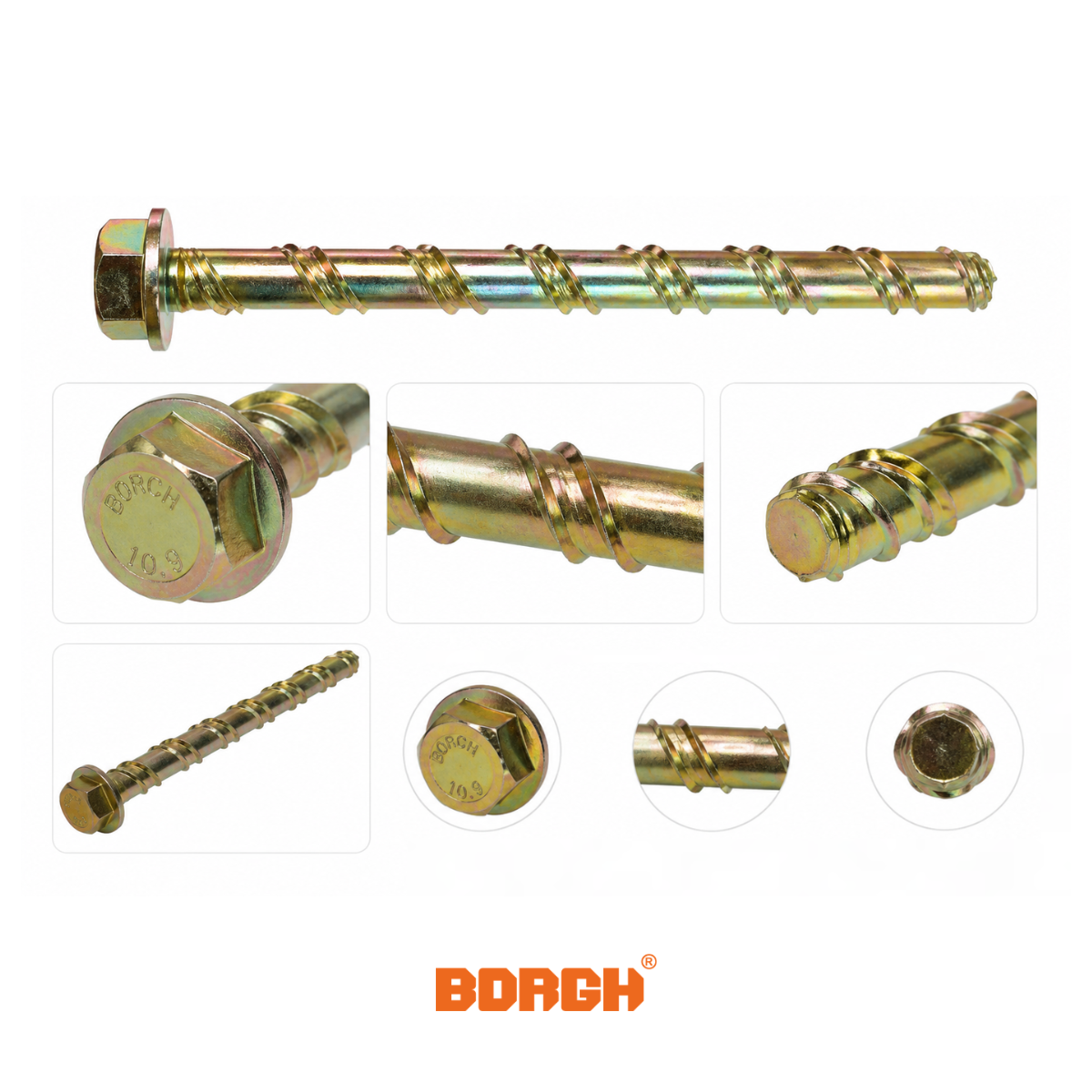

Parafuso Concrete Bolt Heavy Duty
Parafuso para fixação pesada em concreto
Parafuso indicado para fixação permanente ou temporária em concreto de alta resistência e diversos perfis. Possui montagem eficiente, altas cargas admissíveis e possibilidade de reutilização em aplicações temporárias.
Substratos
Concreto de alta resistência C50.
Aplicação
Fixação permanente, Fixação temporária, Fixação em perfis, Aplicações em concreto de alta resistência.
Descrição do Produto
Material
- Aço ao boro equivalente a classe 12.9.
Montagem
- Fixação livre de tensões.
Características
- Fixação peça única de aço resistente ao fogo.
- Montagem eficiente.
- Altas cargas admissíveis.
- Montagem livre de tensão (distâncias mínimas da borda).
- Pode ser reaplicado em até 3 vezes.
- Completamente desmontável.
- Indicação de medida na cabeça.
- Requer baixo torque de montagem.
- Cabeça sextavada com flange.
- Ótimo para trabalhos urgentes, processamento muito rápido.
- Reutilizável, ideal para fixações temporárias.
Dados técnicos
| Medida | 8×50 | 8×75 | 10×75 | 10×100 | 12×75 | 12×100 |
|---|---|---|---|---|---|---|
| L Comprimento do parafuso (mm) | 50 | 75 | 75 | 100 | 75 | 100 |
| Lg Comprimento da Rosca (mm) | 50 | 75 | 75 | 100 | 75 | 100 |
| dnom Diâmetro maior (mm) | 8 | 8 | 10 | 10 | 12 | 12 |
| SW Tamanho da chave (mm) | 13 | 13 | 17 | 17 | 19 | 19 |
| Df Diâmetro da flange (mm) | 16,5 | 16,5 | 22 | 22 | 25 | 25 |
| D0 Diâmetro de perfuração do material base (mm) | 8 | 8 | 10 | 10 | 12 | 12 |
| D1 Diâmetro da broca da peça a ser fixada (mm) | 10 | 10 | 12 | 12 | 15 | 15 |
| H0 Profundidade mínima de perfuração (mm) | 55 | 75 | 70 | 95 | 84 | 114 |
| Hef Profundidade efetiva de fixação (mm) | 40 / 60 | 40 / 60 | 50 / 75 | 50 / 75 | 60 / 90 | 60 / 90 |
| tfix Espessura máxima de fixação (mm) | 10 / 0 | 35 / 15 | 25 / 0 | 50 / 25 | 15 / 0 | 40 / 10 |
Cargas admissíveis em concreto C30/35 C50/35
| Parâmetro | 8×50 | 8×75 | 10×75 | 10×100 | 12×75 | 12×100 |
|---|---|---|---|---|---|---|
| N Carga de tração admissível (kN) | 4,87 | 7,00 | 6,27 | 11,13 | 8,83 | 14,33 |
| V Cisalhamento admissível (kN) | 8,50 | 8,50 | 15,33 | 15,33 | 19,93 | 19,93 |
| C Distância borda nominal (mm) | 80 | 80 | 100 | 100 | 120 | 120 |
| Cmin Distância mínima da borda (mm) | 40 | 40 | 50 | 50 | 60 | 60 |
| S Distância do eixo nominal (mm) | 160 | 160 | 200 | 200 | 240 | 240 |
| Smin Distância mínima do eixo (mm) | 80 | 80 | 100 | 100 | 120 | 120 |
Aplicações
Fixação temporária
Fixação em perfis
Aplicações em concreto de alta resistência
Compatibilidade de Substratos
Concreto de alta resistência C50
Compativel
