Parafuso Concrete Bolt Top C25

Fixações metálicas

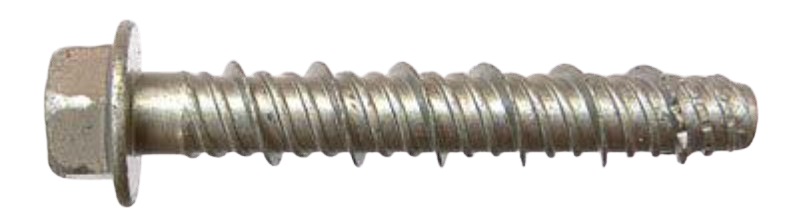

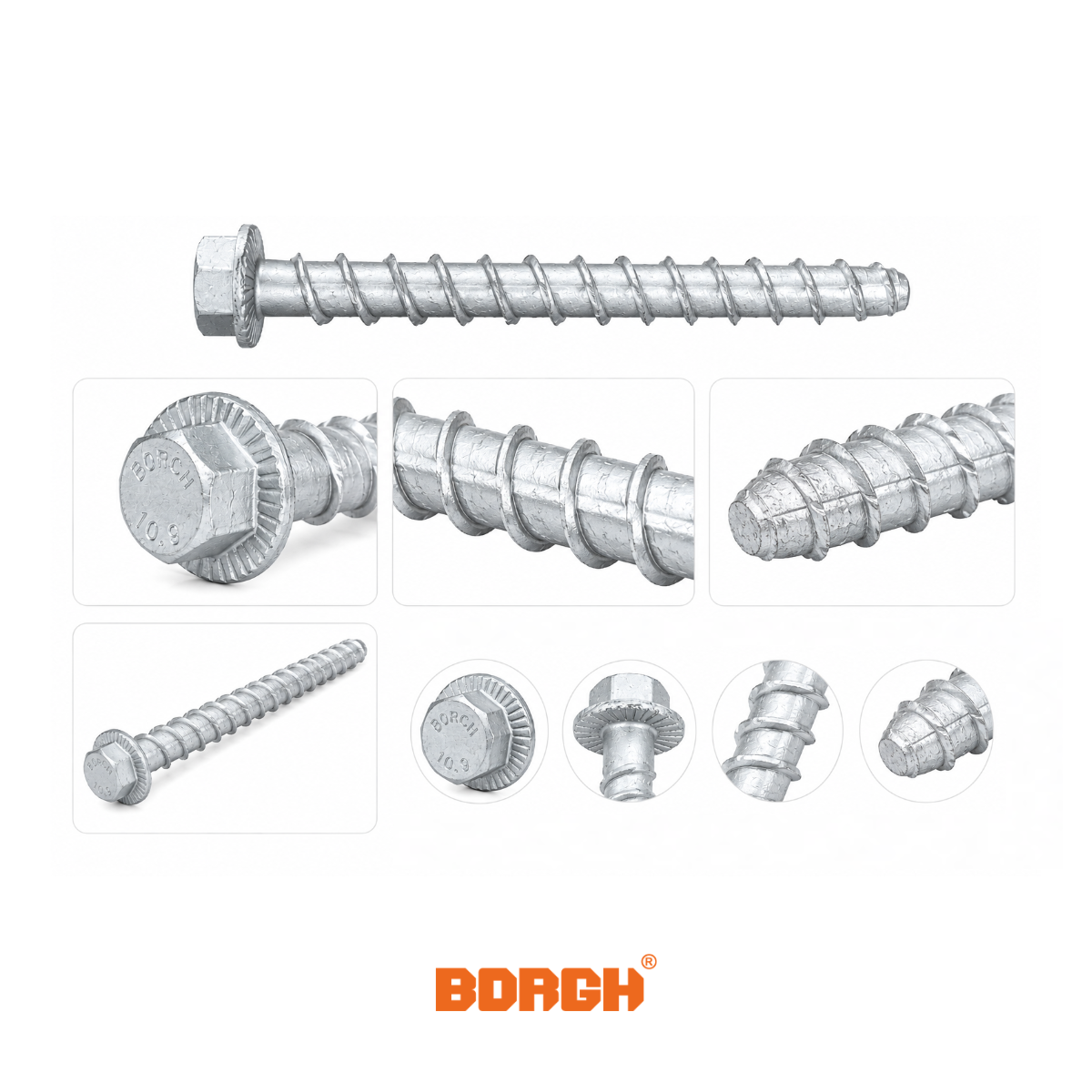

Parafuso Concrete Bolt Top C25

Parafuso para fixação direta em concreto

Parafuso indicado para fixação direta em concreto, granito, arenito, tijolo e materiais sílico-calcários. Possui montagem rápida, alta resistência mecânica e aplicação próxima às bordas dos substratos.

Substratos

Arenito, Materiais sílico-calcários, Tijolo, Concreto, Granito.

Aplicação

Fixação direta em concreto, Fixação direta em granito, Fixações temporárias, Aplicações próximas às bordas dos substratos.

Solicitar Orçamento

Descrição do Produto

Material

  • Aço ligado ao boro temperado (SAE 10B22).

Montagem

  • Montagem direta.

Materiais de construção

  • Arenito
  • Materiais sílico-calcários
  • Tijolo
  • Concreto

Características

  • Uma peça.
  • Aço similar a classe 10.9, Portanto altos valores de resistência.
  • Inserção suave e precisa devido ao passo duplo.
  • O fio de rosca maior, dentado no início, reproduz de forma perfeita sua própria rosca com as dimensões corretas.
  • Montagem rápida e desmontagem fácil e completa, ideal para fixações temporarias.
  • Cabeça robusta hexagonal para ferramentas convencionais.
  • Ampla gama de comprimentos, portanto, ampla capacidade de fixação.
  • Resistente ao fogo.
  • Autoatarraxante em concreto, granito, etc.
  • Excelente resistência a ambientes ácidos, bases e corrosão galvânica devido ao revestimento de 3 camadas (Ruspert).
  • Parafuso cabeça flangeada, não necessitando de arruelas.
  • Diferentemente dos chumbadores expansivos, não há tensão inicial no material de base.
  • Fixação eficaz podendo ser aplicadas próximo as bordas dos substratos.

Dados técnicos

Medidas 5 6 8 10 14
L Comprimento total mm 50 60 35 45 60 80 100 55 65 75 90 110 130 65 75 85 100 120 140 80 115 135 160
LG Comprimento da rosca 40 40 35 45 50 50 50 55 60 60 60 60 60 65 70 70 70 70 70 80 80 80 80
dnom Diâmetro maior mm 5 6 8 10 16
SW Tamanho da chave mm 8 10 13 15 18
d0 Dia. da broca para material de base mm 5 6 8 10 14
df Dia. da broca para peça a ser fixada mm 7 9 12 14 17
hmin Espessura min. material de base mm 100 100 100 100 125 125 125 125 125 140
heff Profundidade efetiva de fixação mm 45 45 30 30 50 50 50 45 60 60 60 60 60 55 70 70 70 70 70 70 80 80 80
tfix Espessura máxima de fixação 3) 5 15 5 5 10 30 50 10 5 15 30 50 70 10 5 15 30 50 70 10 35 55 80
Momento fletor admissível
Medidas 5 6 8 10 14
NZul Concreto kN 2,9 2,9 2,4 3,5 4,4 4,4 4,4 3,9 6,5 6,5 6,5 6,5 6 6 9,1 9,1 9,1 9,1 9,1 9 12 12 12
Cisalhamento admissível
Medidas 5 6 8 10 14
V Zul Concreto kN 2 2 2,9 3,7 3,7 3,7 3,7 6 6,7 6,7 6,7 6,7 6,7 7,9 9,3 9,3 9,3 9,3 9,3 15 15 15 15
Torque de aperto
Medidas 5 6 8 10 14
Concreto Nm 12 20 50 80 150
Distância à borda
Medidas 5 6 8 10 14
Concreto mm 62 62 36 36 66 66 66 59 81 81 81 81 81 71 93 93 93 93 93 96 111 111 111

Fator de segurança: cargas admissíveis indicadas incluem um coeficiente de segurança de 2,5; distância mínima entre eixos de fixação: 2 vezes a min. distância da borda.

Torque de aperto em calcário: 0,7 vezes o par de ajustes em concreto.

Carga admissível em calcário: 0,5 vezes a carga admissível em concreto.

Torque de aperto em tijolo: 0,6 vezes o torque de aperto em concreto.

Aplicações

Fixação direta em concreto

Fixação direta em granito

Fixações temporárias

Aplicações próximas às bordas dos substratos

Compatibilidade de Substratos

Arenito

Compativel

Materiais sílico-calcários

Compativel

Tijolo

Compativel

Concreto

Compativel

Granito

Compativel
