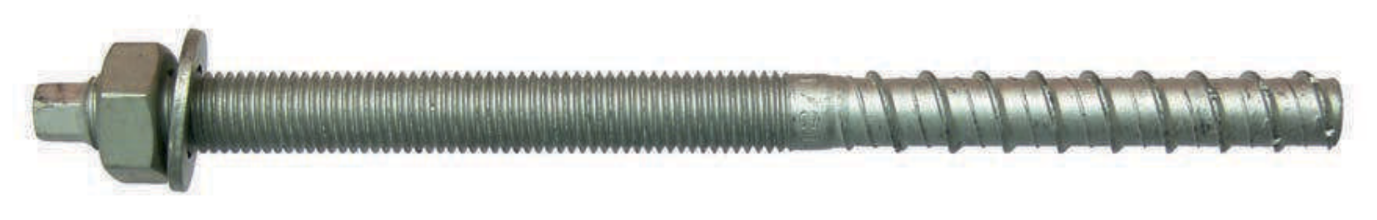

Prisoneiro Concrete D-Fix
Prisoneiro para fixação direta em concreto
Prisoneiro indicado para fixação direta em concreto, pedra e outros substratos. Permite montagem sem necessidade de ferramentas, suporta esforços de tração e cisalhamento e possibilita remoções de ajustes.
Substratos
Concreto e Pedra.
Aplicação
Fixação direta em concreto, Fixação direta em pedra, Fixação de colunas de perfis de aço, Suportes de suspensão livres, Estruturas metálicas no teto, Instalação de ripas de madeiras, Aplicação de perfis em asfalto.
Descrição do Produto
Principais benefícios do produto
- Montagem sem necessidade de ferramentas.
- Permite remoções de ajustes.
- Não necessita broca longa para a furação.
- Suporta esforços de tração e cisalhamento.
- Resistência ao arrancamento de até 40kN
Especificações
| Diâmetro nominal (mm) | Comprimento do chumbador (mm) | Espessura máxima a ser fixada (mm) | Profundidade do furo (mm) | Chave | Diâmetro da broca (mm) | Carga média permitida (kN) |
|---|---|---|---|---|---|---|
| 8 | 90 | 10 | 60 | 13 | 8 | 11.2 |
| 8 | 100 | 20 | 60 | 13 | 8 | 11.2 |
| 8 | 120 | 40 | 60 | 13 | 8 | 11.2 |
| 8 | 140 | 60 | 60 | 13 | 8 | 11.2 |
| 8 | 160 | 80 | 60 | 13 | 8 | 11.2 |
| 10 | 105 | 10 | 70 | 17 | 10 | 15.6 |
| 10 | 125 | 30 | 70 | 17 | 10 | 15.6 |
| 10 | 145 | 50 | 70 | 17 | 10 | 15.6 |
| 10 | 175 | 80 | 70 | 17 | 10 | 15.6 |
| 10 | 195 | 100 | 70 | 17 | 10 | 15.6 |
| 12 | 118 | 10 | 80 | 19 | 12 | 24.4 |
| 12 | 138 | 30 | 80 | 19 | 12 | 24.4 |
| 12 | 158 | 50 | 80 | 19 | 12 | 24.4 |
| 12 | 188 | 80 | 80 | 19 | 12 | 24.4 |
| 12 | 208 | 100 | 80 | 19 | 12 | 24.4 |
*Valores válidos se aplicado de acordo com exigências e materiais indicados pelo fabricante.
Aplicações
Fixação direta em pedra
Fixação de colunas de perfis de aço
Suportes de suspensão livres
Estruturas metálicas no teto
Instalação de ripas de madeiras
Aplicação de perfis em asfalto
Compatibilidade de Substratos
Concreto
Compativel
Pedra
Compativel
Precisa de apoio técnico?
Nossa engenharia auxilia na escolha da solução ideal, oferecendo suporte em especificações técnicas, cálculos estruturais e recomendações de aplicação.
Certificações e Aprovações Técnicas
CE
Conformité Européenne
CSTB
Centre Scientifique et Technique du Bâtiment
DIBT
Deutsches Institut für Bautechnik
EOTA
European Organisation for Technical Assessment
Produtos testados • Documentação completa • Conformidade normativa
